概 要：
|
|
減溫減壓裝置是現代工業中熱電聯產、集中供熱、汽及輕工、電力、化工、紡織等企業在熱能工程中廣泛應用的一種蒸汽熱能參數(壓力、溫度)轉變裝置和利用余熱的節能裝置，通過本裝置，把用戶提供的蒸汽參數降到需要合適的溫度和壓力，以滿足用戶的要求，并且能夠充分節約熱能，合理使用熱能。
|
| 產品主要技術參數： |
|
1．中溫中壓減溫減壓裝置：
一次蒸汽參數 壓力：P1≤3.9MPa 溫度：t1≤450℃
二次蒸汽參數 P2用戶要求定 t2≥飽和溫度 流量：Q=2～360t/h
2．次高壓減溫減壓裝置：
一次蒸汽參數 壓力：P1≤5.4MPa 溫度：t1≤485℃
二次蒸汽參數 P2用戶要求定 t2≥飽和溫度 流量：Q=20～200t/h
3．高溫高壓減溫減壓裝置：
一次蒸汽參數 壓力：P1≤10MPa 溫度：t1≤540℃
二次蒸汽參數 P2用戶要求定 t2≥飽和溫度 流量：Q=30～240t/h
|
|
|
| 裝置簡介： |
|

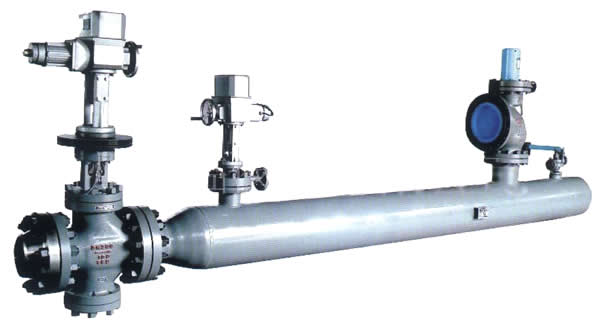

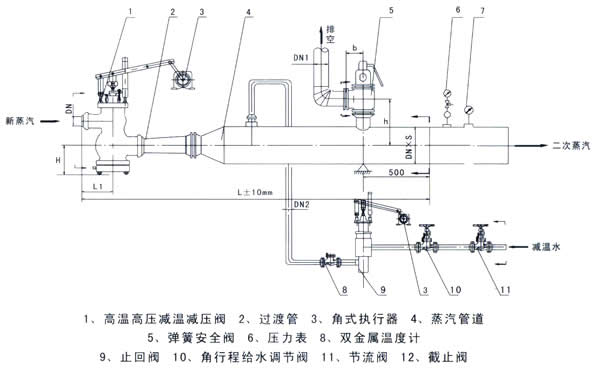

本裝置由減溫系統、減壓系統(或減溫減壓系統)安全系統、熱力控制系統、主汽管體等組成。是我公司生產的新一代高溫高壓減溫減壓裝置消化、吸收國內外知名品牌結構形式，經優化設計，并經用戶使用，確認為運行穩定、安全、可靠產品。該優化設計的閥座和閥芯調節范圍廣、性能穩定并達到低噪音運行，其優點為：
1、優秀的流量特性，能適應蒸汽負荷的大范圍(10-100％)變化。
2、平衡式閥芯，降低執行器力矩。
3、閥芯及閥柵密封面堆焊“司太立”合金耐沖刷。
4、最低的泄漏率。
5、低噪音設計。
6、優化的減壓閥上部結構，檢修時不拆除閥體就能方便對內部組件進行拆裝。
|
| 產品部分規格型號如下： |
|
序號
|
規格型號
|
減溫減壓閥
DN1
|
蒸汽管道
DW×S
|
彈簧安全閥
DN（PN4.0）
|
調節閥
DN4
|
|
1
|
WY13-01MX
|
50
|
89×4.5
|
50
|
20
|
|
2
|
WY13-02MX
|
80
|
108×4.5
|
50
|
|
3
|
WY13-03MX
|
50
|
80
|
|
4
|
WY13-04MX
|
80
|
133×6
|
80
|
|
5
|
WY13-05MX
|
50
|
80
|
|
6
|
WY13-06MX
|
80
|
159×7
|
80
|
|
7
|
WY13-07MX
|
100
|
50
|
|
8
|
WY13-08MX
|
50
|
80
|
32
|
|
9
|
WY13-09MX
|
80
|
100
|
|
10
|
WY13-10MX
|
100
|
80
|
|
